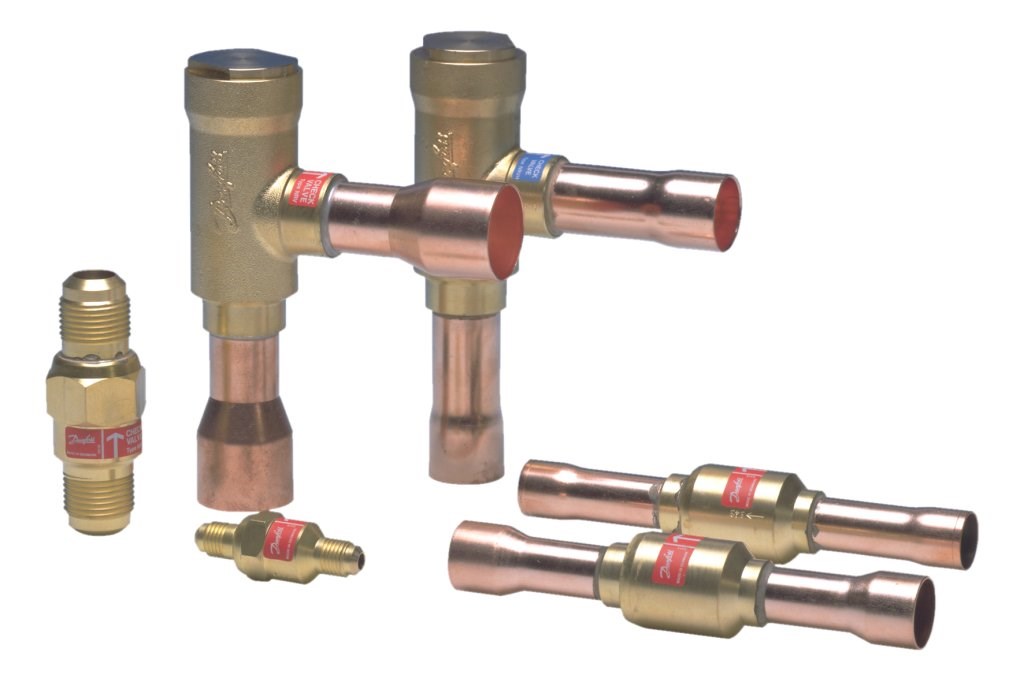

NRV/NRVH, Válvulas de retención
Las válvulas de retención NRV y NRVH, pueden utilizarse en tuberías de líquido, de aspiración y de gas caliente en instalaciones de refrigeración y aire acondicionado con refrigerantes fluorados. La NRV y NRVH se pueden suministrar con conexiones soldar ó roscar. También pueden suministrarse con conexiones de mayor tamaño para mayor flexibilidad en el uso de las válvulas de retención.
NRV, conexiones roscar, paso recto
Refrigerants: R22, R134a, R404A, R507, R407A, R407C, R407F, R410A, R32. Max. working pressure = 46 bar. Max. test pressure = 60 bar. Temperature of the medium: -50 – +140°C.

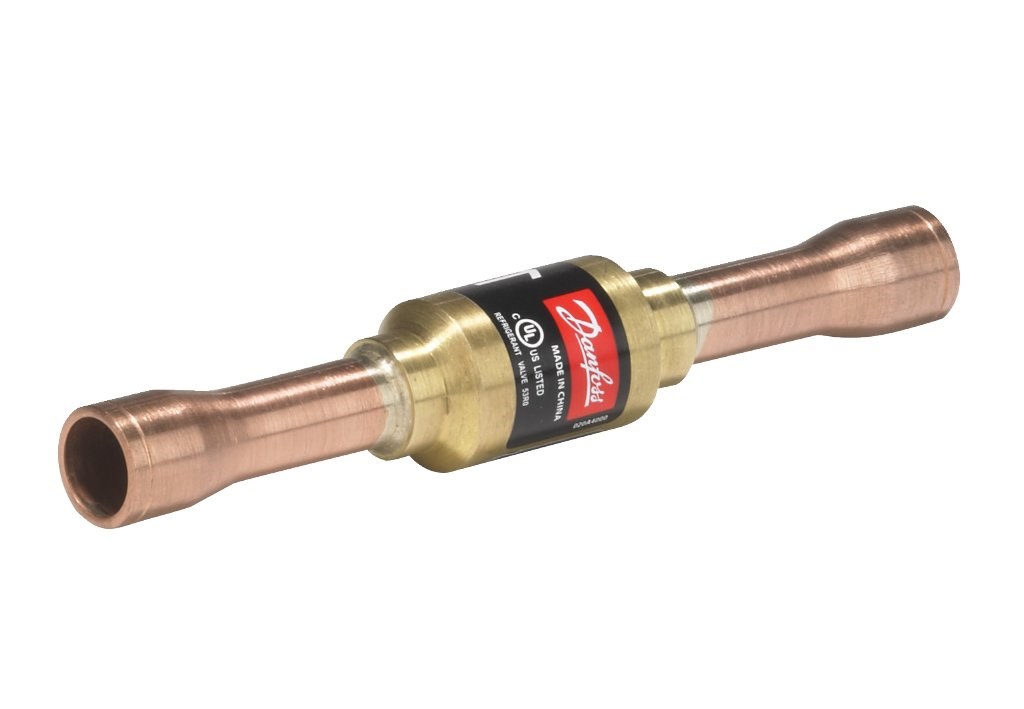

NRV, conexiones soldar cobre, paso recto
Máx. presión de trabajo = 28 barMáx. presión de prueba = 36.4 barTemperatura del medio: -50 – +140°CValor kvNRV 6 = 0.56 m3/hNRV 10 = 1.43 m3/hNRV 12 = 2.05 m3/hNRV 16 = 3.6 m3/hNRV 19 = 5.5 m3/hNRV 22 = 8.5 m3/hNRV 28 = 19.0 m3/hNRV 35 = 29.0 m3/h
NRV, conexiones soldar cobre, paso en ángulo
Máx. presión de trabajo = 28 barMáx. presión de prueba = 36.4 barTemperatura del medio: -50 – +140°CValor kvNRV 6 = 0.56 m3/hNRV 10 = 1.43 m3/hNRV 12 = 2.05 m3/hNRV 16 = 3.6 m3/hNRV 19 = 5.5 m3/hNRV 22 = 8.5 m3/hNRV 28 = 19.0 m3/hNRV 35 = 29.0 m3/h
NRV, check valve for high pressure CO2
NRV 10s H check valves for R744 (CO2) can work as an internal relief valve when installed in parallel with GBC Ball Valves or service shut off valves, at the inlet and outlet of components to be serviced. The NRV 10s H can also be used in hot gas defrosting lines. Refrigerants: R744 (CO2). Oil: POE, PAG. Temperature range: -50 – +140 °C (-58 – +285 °F). Max. working pressure (PS/MWP): 90 bar (1305 psig). Max. test pressure: 130 bar (1885 psig). Approvals: CE and UL.
NRVH, conexiones soldar cobre, paso recto, muelle fuerte
La NRVH se suministran con un muelle para delta p = 0.3 bar. Utilizar en instalaciones con compresores conectados en paralelo.Máx. presión de trabajo = 28 barMáx. presión de prueba = 36.4 barTemperatura del medio: -50 – +140°CValor kvNRVH 6 = 0.56 m3/hNRVH 10 = 1.43 m3/hNRVH 12 = 2.05 m3/hNRVH 16 = 3.6 m3/hNRVH 19 = 5.5 m3/hNRVH 22 = 8.5 m3/hNRVH 28 = 19.0 m3/hNRVH 35 = 29.0 m3/h.
Máx. presión de trabajo = 28 bar
Máx. presión de prueba = 36.4 bar
Temperatura del medio: -50 – +140°C
Valor kv
NRVH 6 = 0.56 m3/h
NRVH 10 = 1.43 m3/h
NRVH 12 = 2.05 m3/h
NRVH 16 = 3.6 m3/h
NRVH 19 = 5.5 m3/h
NRVH 22 = 8.5 m3/h
NRVH 28 = 19.0 m3/h
NRVH 35 = 29.0 m3/h
Máx. presión de prueba = 36.4 bar
Temperatura del medio: -50 – +140°C
Valor kv
NRVH 6 = 0.56 m3/h
NRVH 10 = 1.43 m3/h
NRVH 12 = 2.05 m3/h
NRVH 16 = 3.6 m3/h
NRVH 19 = 5.5 m3/h
NRVH 22 = 8.5 m3/h
NRVH 28 = 19.0 m3/h
NRVH 35 = 29.0 m3/h
NRVH, conexiones soldar cobre, paso en ángulo, muelle fuerte
La NRVH se suministran con un muelle para delta p = 0.3 bar. Utilizar en instalaciones con compresores conectados en paralelo.Máx. presión de trabajo = 28 barMáx. presión de prueba = 36.4 barTemperatura del medio: -50 – +140°CValor kvNRVH 6 = 0.56 m3/hNRVH 10 = 1.43 m3/hNRVH 12 = 2.05 m3/hNRVH 16 = 3.6 m3/hNRVH 19 = 5.5 m3/hNRVH 22 = 8.5 m3/hNRVH 28 = 19.0 m3/hNRVH 35 = 29.0 m3/h
La NRVH se suministran con un muelle para delta p = 0.3 bar. Utilizar en instalaciones con compresores conectados en paralelo.
Máx. presión de trabajo = 28 bar
Máx. presión de prueba = 36.4 bar
Temperatura del medio: -50 – +140°C
Valor kv
NRVH 6 = 0.56 m3/h
NRVH 10 = 1.43 m3/h
NRVH 12 = 2.05 m3/h
NRVH 16 = 3.6 m3/h
NRVH 19 = 5.5 m3/h
NRVH 22 = 8.5 m3/h
NRVH 28 = 19.0 m3/h
NRVH 35 = 29.0 m
Máx. presión de trabajo = 28 bar
Máx. presión de prueba = 36.4 bar
Temperatura del medio: -50 – +140°C
Valor kv
NRVH 6 = 0.56 m3/h
NRVH 10 = 1.43 m3/h
NRVH 12 = 2.05 m3/h
NRVH 16 = 3.6 m3/h
NRVH 19 = 5.5 m3/h
NRVH 22 = 8.5 m3/h
NRVH 28 = 19.0 m3/h
NRVH 35 = 29.0 m
